Scheda per autoreset

AleFettu

A volte i nodi installati in posizioni scomode da raggiungere si bloccano e basta un impulso sul pin di reset per farli riprendere, capita anche quando in inverno la batteria si scarica completamente. Il controllo remoto via Lora ovviamente non funziona quando il nodo è bloccato. Allora Marietto ha avuto l'idea di resettarli periodicamente, nel caso in cui un nodo si blocca basta aspettare il periodo di reset, si può impostare da 2" a 1000h, tipicamente 24h, 48h o più. Se non si blocca mai avremo perso 10 secondi di operatività durante il boot, che non è un problema.

AleFettu

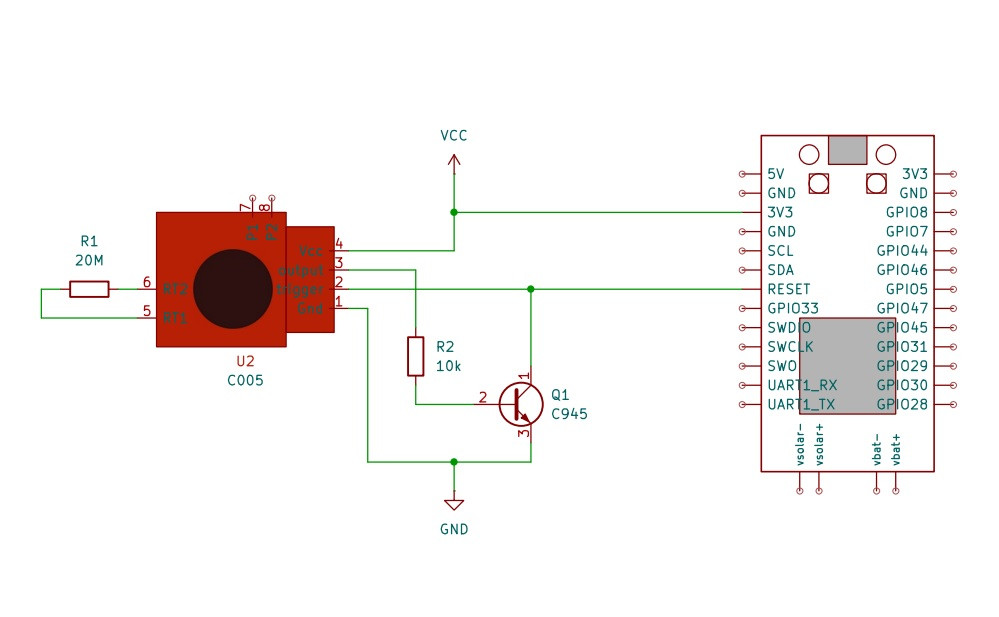

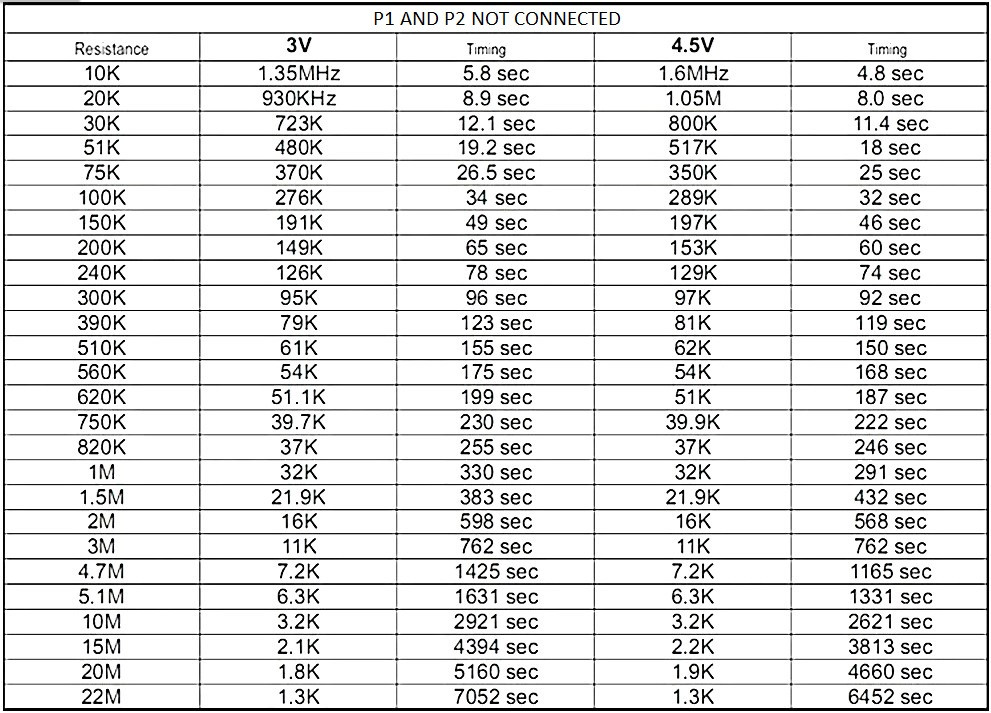

Per impostare il periodo di reset bisogna dimensionare la R1 seguendo questa tabella e cortocircuitare i postscaler P1 e P2 al bisogno.

Il P1 aumenta il periodo di 8 volte, il P2 di 64 volte, cotocircuitati entrambi avremo il periodo impostato con la R1 moltiplicato per 512.
Ho usato il primo transistor NPN che mi è capitato in mano e ho dimensionato la R2 per avere una corrente di base conforme al datasheet del C945.

La scheda è molto piccola e il consumo è proporzionale alla tensione utilizzata e al resistore che usiamo. In rete ho trovato alcuni dati che parlano di
R1 = 10k : _________ 185µA @3V _________ 440µA @5V
R1 = 1M : ____________ 2µA @3V _________ 52µA @ 5V

AleFettu

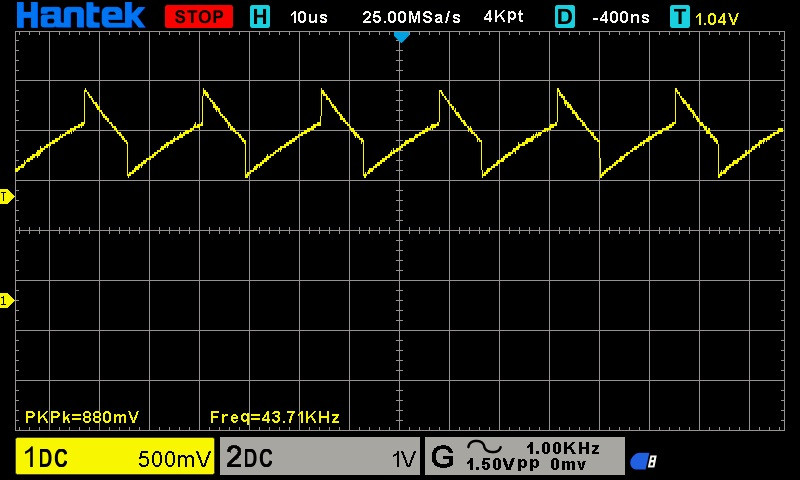

Ho preso gli screenshot del clock che scorre nella R1:

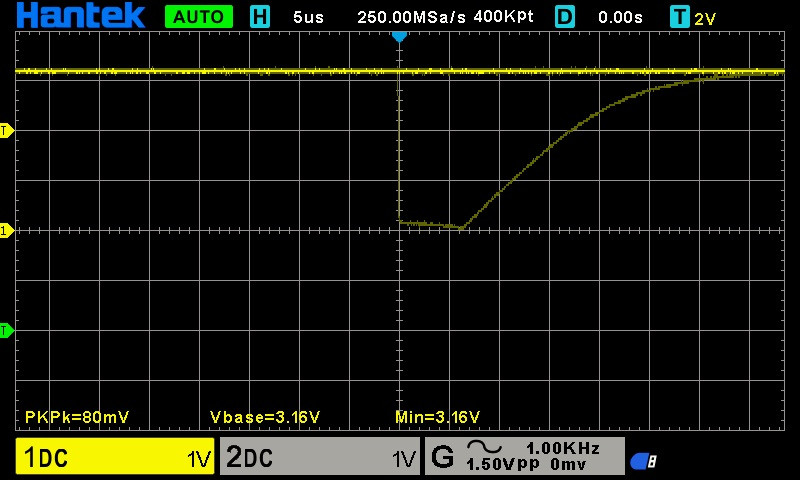

e del singolo impulso di reset:

AleFettu

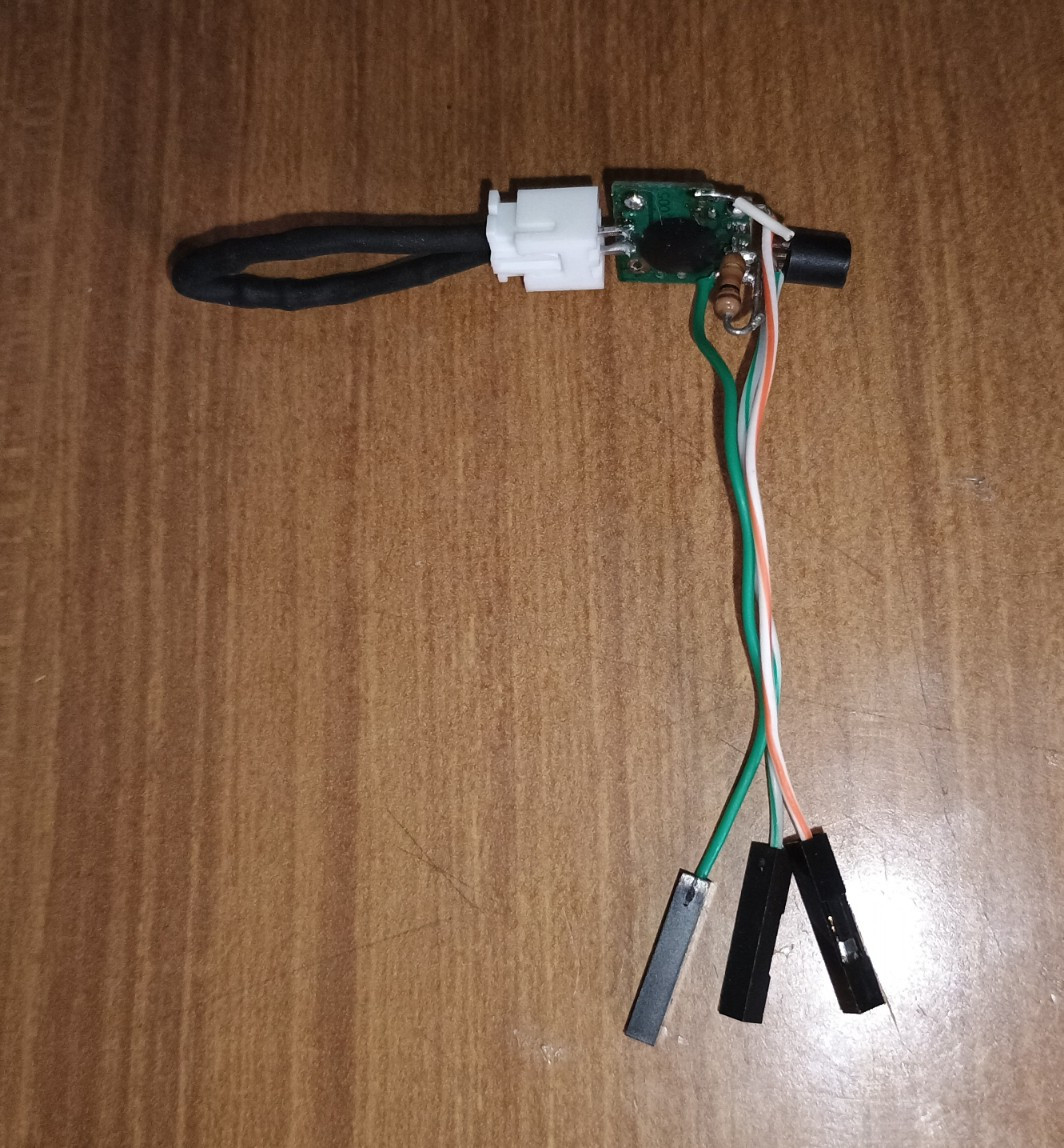

Nel mio caso ho usato un connettore per rendere facilmente intercambiabile la R1, che nella foto è isolata con della guaina termorestringente: se devi fare manutenzione al tuo nodo in montagna e vuoi cambiare il periodo di autoreset è più comodo prepararne alcune già da casa. E per lo stesso motivo ho crimpato dei dupont dove andranno le connessioni al nodo: se la schedina si guasta puoi toglierla senza l'uso del saldatore.

L0cutus

questo è ok per gli ESP32, per gli nRF52 invece? se non erro non hanno un reset nei pin almeno,
occorrerebbe pilotare un mosfet che tagli la linea alla mcu mi sa....

AleFettu

L0cutus
si, nel T114 l' ho provato: reset pin sul header P1 pin7
Nel Seeed xiao Pin 17
Per il rak non lo so, qualcuno ha notizie?
