Jpole sottiletta autocostruita

AleFettu

Ho notato che le interferenze nella mia zona sono significative, infatti da quando ho istallato un filtro saw il SNR è migliorato sensibilmente, anche se perdo qualche dB in trasmissione e in ricezione. Allora cercando di abbassare la ricezione delle interferenze senza intaccare la trasmissione ho pensato di fare un'antenna con la banda passante più stretta possibile, mi sono buttato su una Jpole, che comunque mi mancava.

Per stringere la banda ho usato un filo di rame da 1mm di diametro recuperato da un trasformatore, purtroppo è smaltato, quindi avrà una capacità leggermente maggiore e mi costerà qualche mm di lunghezza, a discapito dell'efficienza.

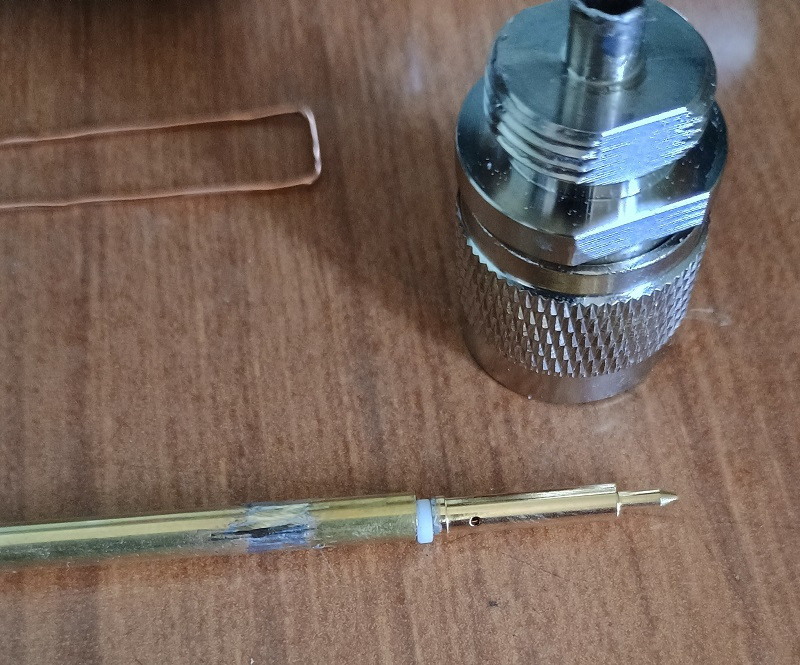

Avevo provato con un'incisione del tubino di linea per raggiungere i due bracci della Jpole ma si è spezzato subito:

AleFettu

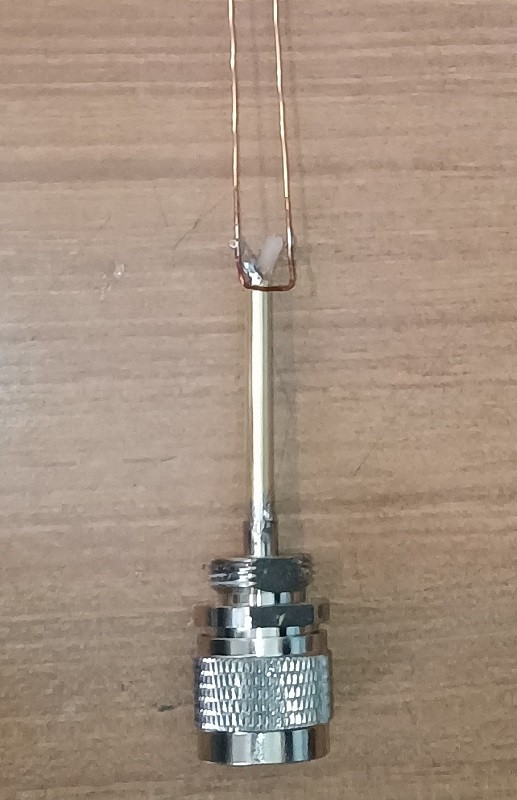

Quindi ho rifatto daccapo il tratto di linea con un tubo sempre da 4mm, saldando nuovamente il pin centrale e della misura che mi serviva:

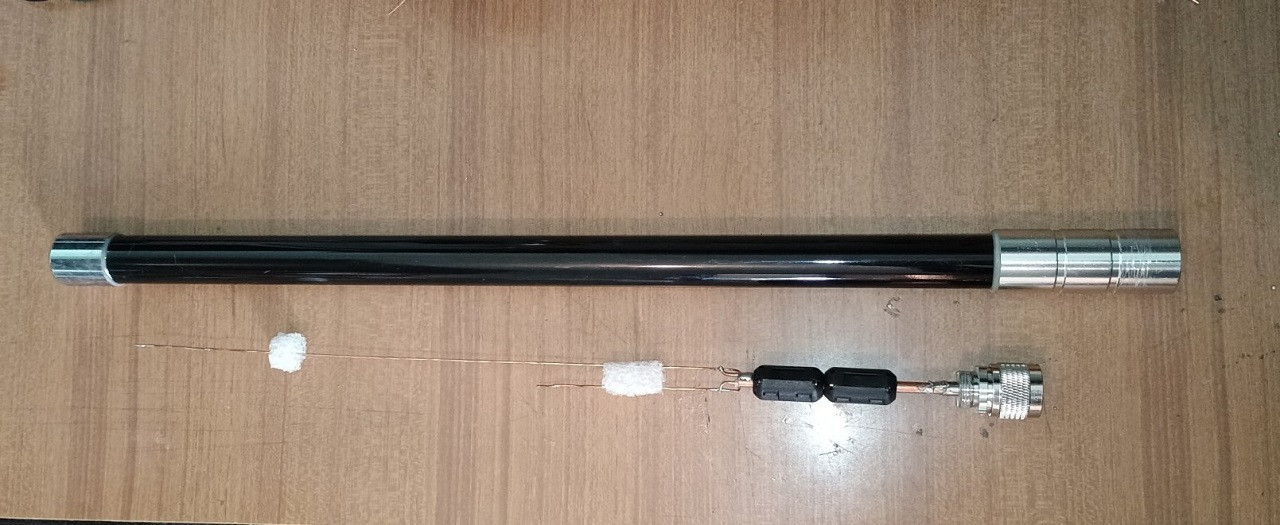

Come radome ho usato un tubo in fibra di vetro preso da una Gizont 45 cm.

AleFettu

Per rendere dritto il filo di rame ho usato un sistema che ho già collaudato un po' di volte: filo sdraiato si un'assetta di legno non troppo liscia ma piana e con un'altra assetta sopra la faccio scorrere come se fosse un mattarello sulla pasta dei tortellini, premendo forte.
Per le misure ho usato https://www.omnicalculator.com/physics/j-pole-antenna , giusto per avere un'idea di massima, tanto al primo colpo non è mai esatto, soprattutto a causa del radome e dei distanziali.
Per saldare nel punto di alimentazione ho dovuto bruciare e lucidare quella parte di filo di rame, per togliere lo smalto.
Ormai non ci provo più a costruire antenne senza mettere nuclei di ferrite a clip, altrimenti è difficile renderle stabili.

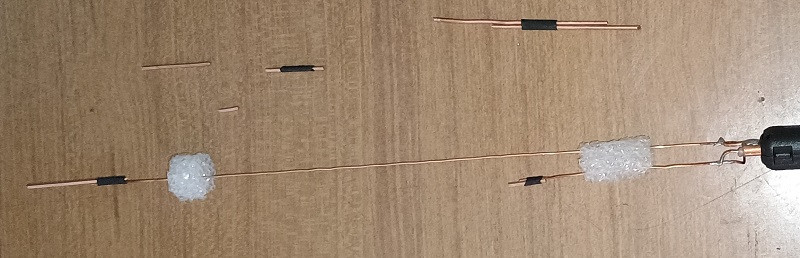

Le spugnette bianche servono: quello in basso per distanziare i due bracci dell'antenna e quello in alto per non mandare a contatto il braccio lungo col contenitore e per diminuire le vibrazioni, ma sono molto rarefatte, quindi spero che abbiano una capacità minima.

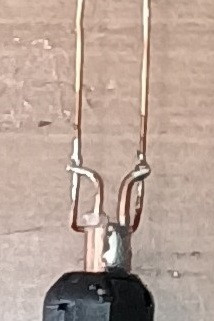

Il secondo tentativo per saldare l'esterno della linea al braccio corto è più robusto: con un pezzo di filo di rame pieno saldato sull'esterno del tubino

AleFettu

Le misure in mm sono:
Braccio corto 80
Braccio lungo 244
Gap tra i bracci 8
Altezza Feed 7

Come ho fatto per trovare approssimativamente le misure dei bracci:
con delle piccole prolunghe ricavate da un filo di rame pieno tenuti insieme con la guaina termoretraibile più piccola che ho, posso farli scorrere , quando mi avvicino alla frequenza di lavoro + 25 MHz comincio i tentativi col radome avvitato. Una volta trovata la risonanza ho la misura quasi giusta e ne prendo nota, posso saldare un pezzettino di filo fino ad arrivare alla lunghezza che avevo segnato o rifare il filo daccapo con la misura segnata.

AleFettu

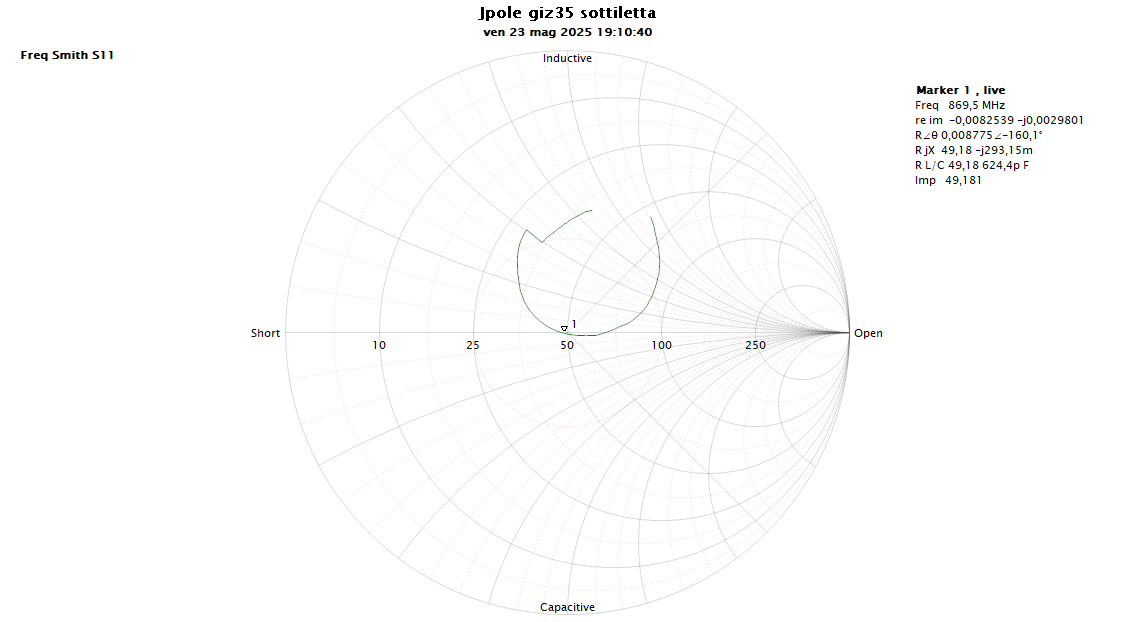

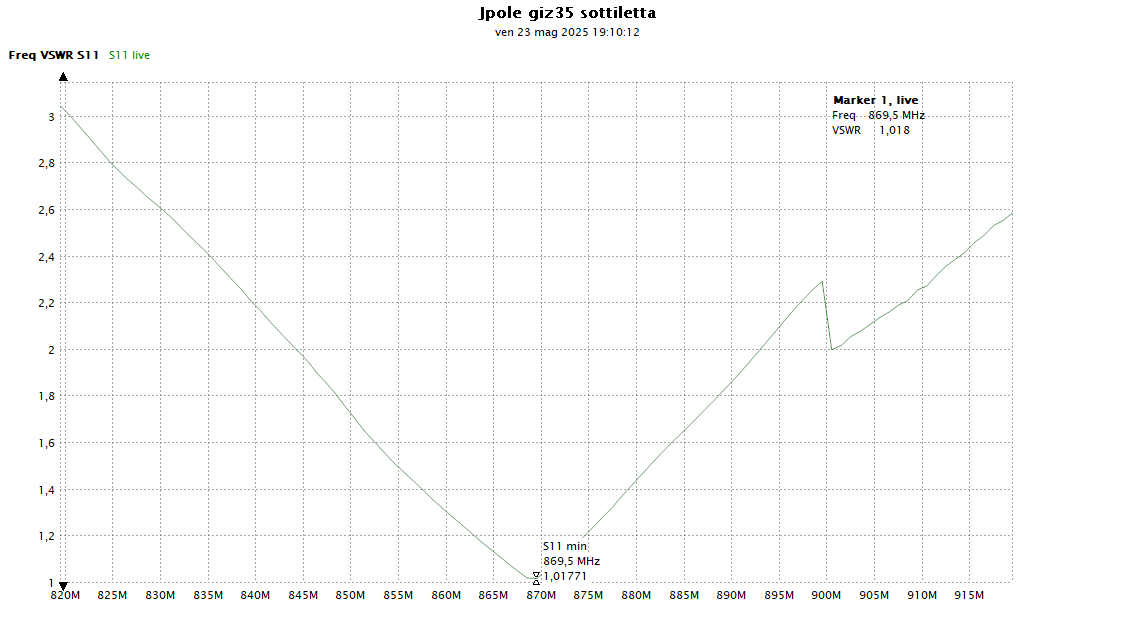

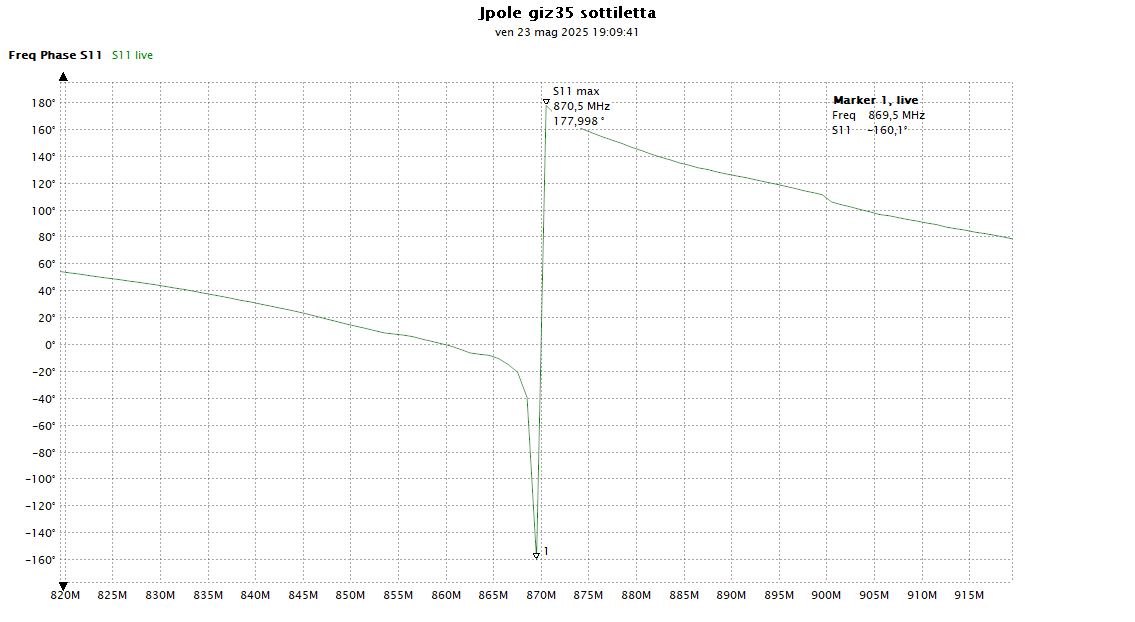

Alla fine è tarata.

AleFettu

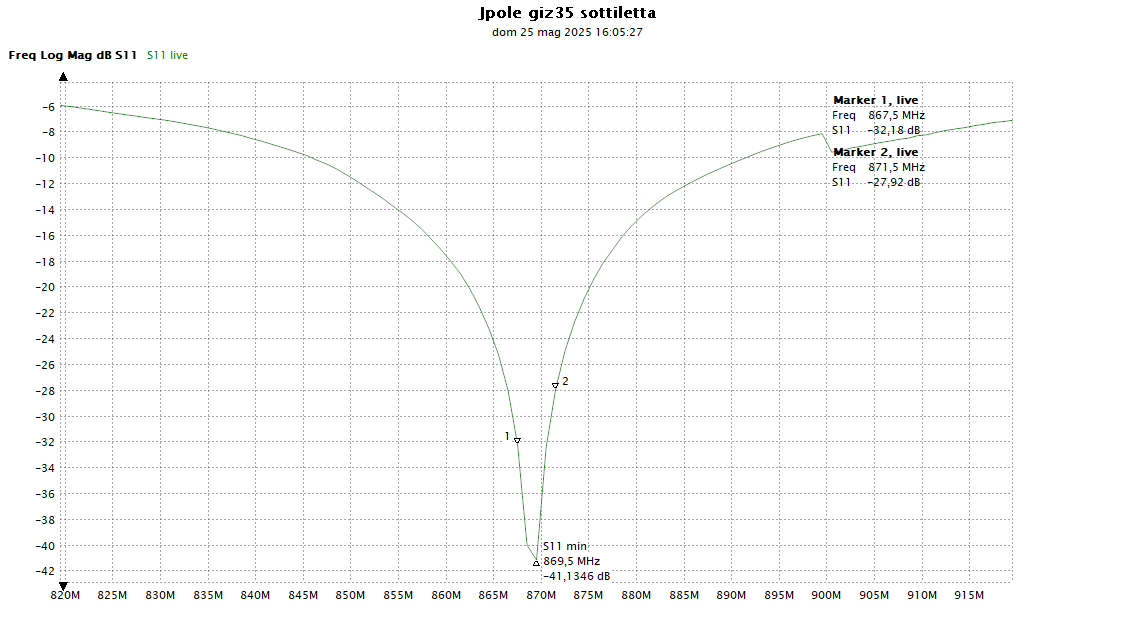

Per confrontare le antenne tra loro pensavo di iniziare a fare la lettura della larghezza di banda a 4 MHz intorno al centro banda invece che a -10dB, perché quest'ultima è a un valore troppo lontano di return loss, (inversamente proporzionale all'attenuazione delle interferenze che mi interessa filtrare). Con una lettura più vicina alla banda passante di un filtro avrei un'idea più chiara dell'attenuazione dei rumori.

Quindi andrei a paragonare -32,18dB @ 867,5 MHz e -27,92 dB @ 871,5 MHz coi valori delle altre antenne. Non sono ancora sicuro di questo sistema però.
