Antenna Gizont 35Cm

AleFettu

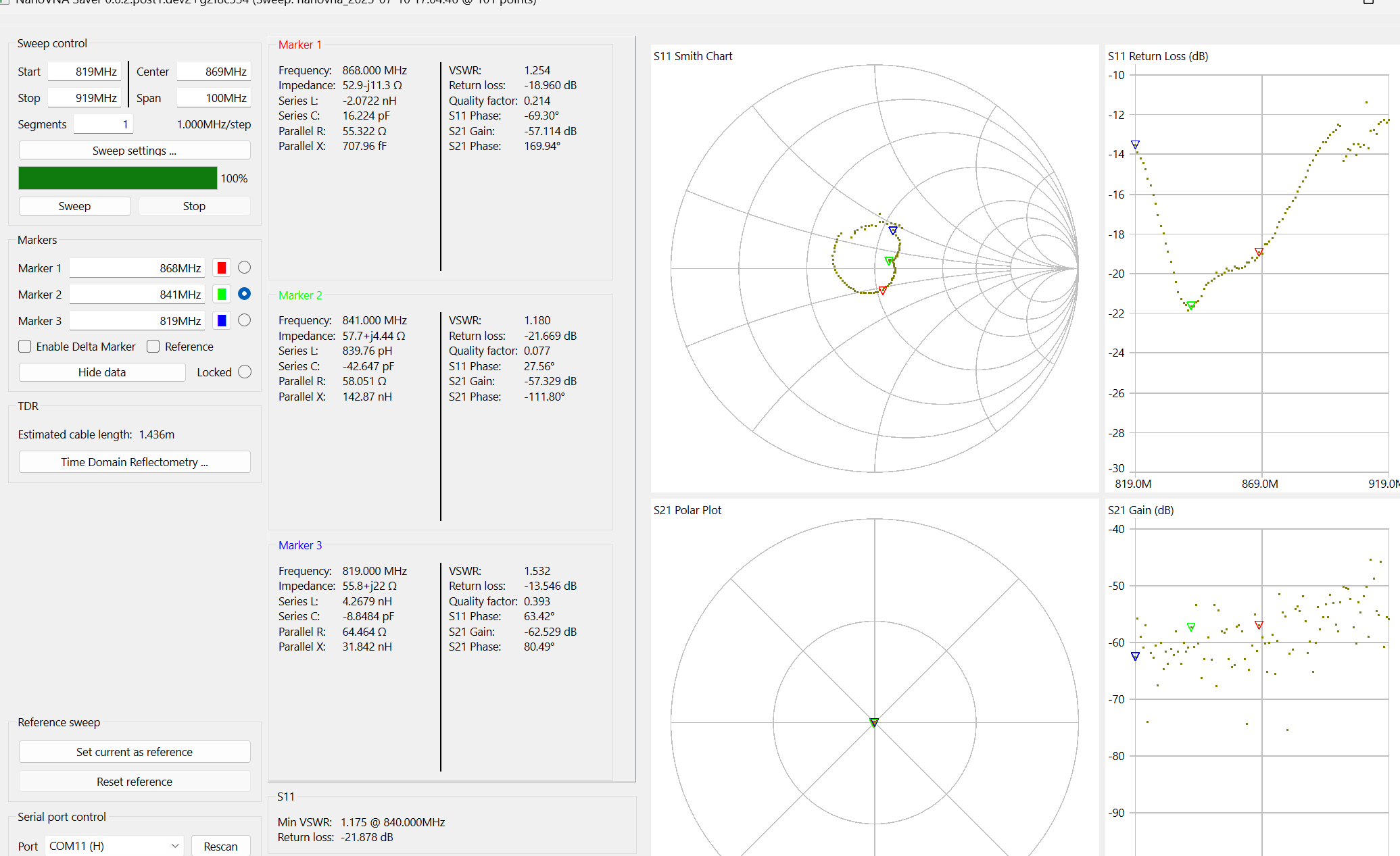

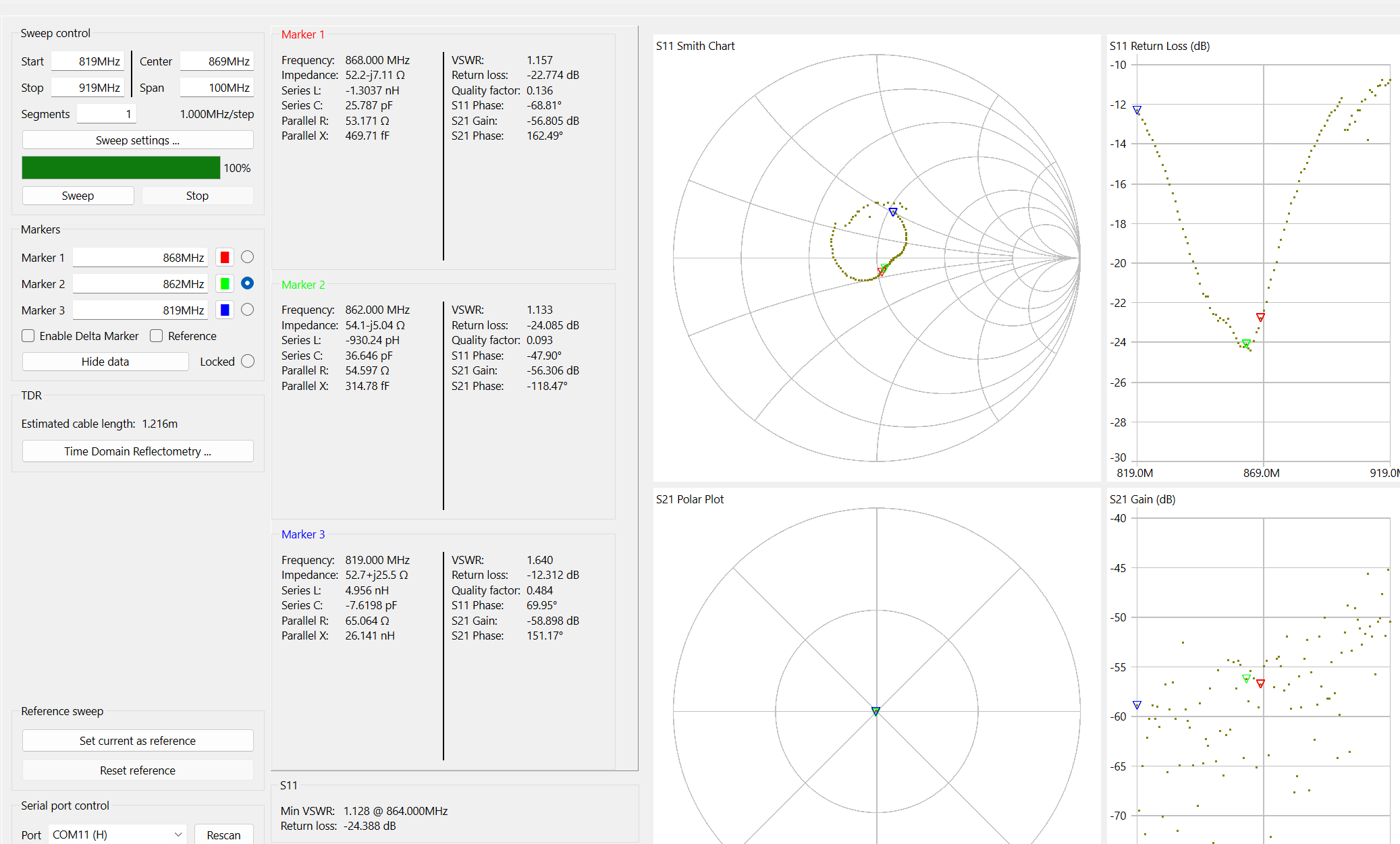

Questa è una di quelle acquistate di recente, l'ho testata col nanovna e il risultato sembra scadente

AleFettu

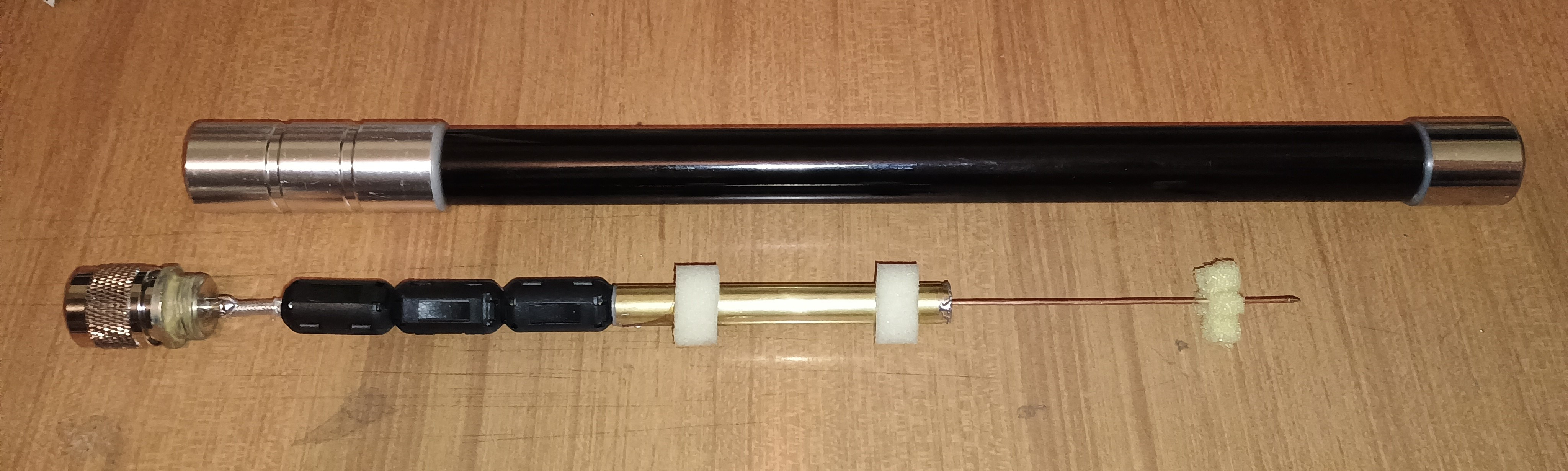

Allora ho scritto al venditore, che ha temporeggiato un po', poi mi ha risposto di aprire un reclamo. Ci ho pensato un giorno ma poi comunque non l'ho fatto. Farà la fine delle altre, aperta, studiata ed eventualmente modifica

AleFettu

Quindi, finita la modifica, è tornata una sleeve dipole classica, né più ne meno che le varie Cdebyte con SMA, solo che questa è per esterni, con connettore N maschio. In foto l'interno con le misure. E' collegata in prova nel sottotetto come avevo provato le altre, sembra andare anche un pò meglio: Monte Penice mi arriva con RSSI -117 e SNR -6, traceroute riuscito.

AleFettu

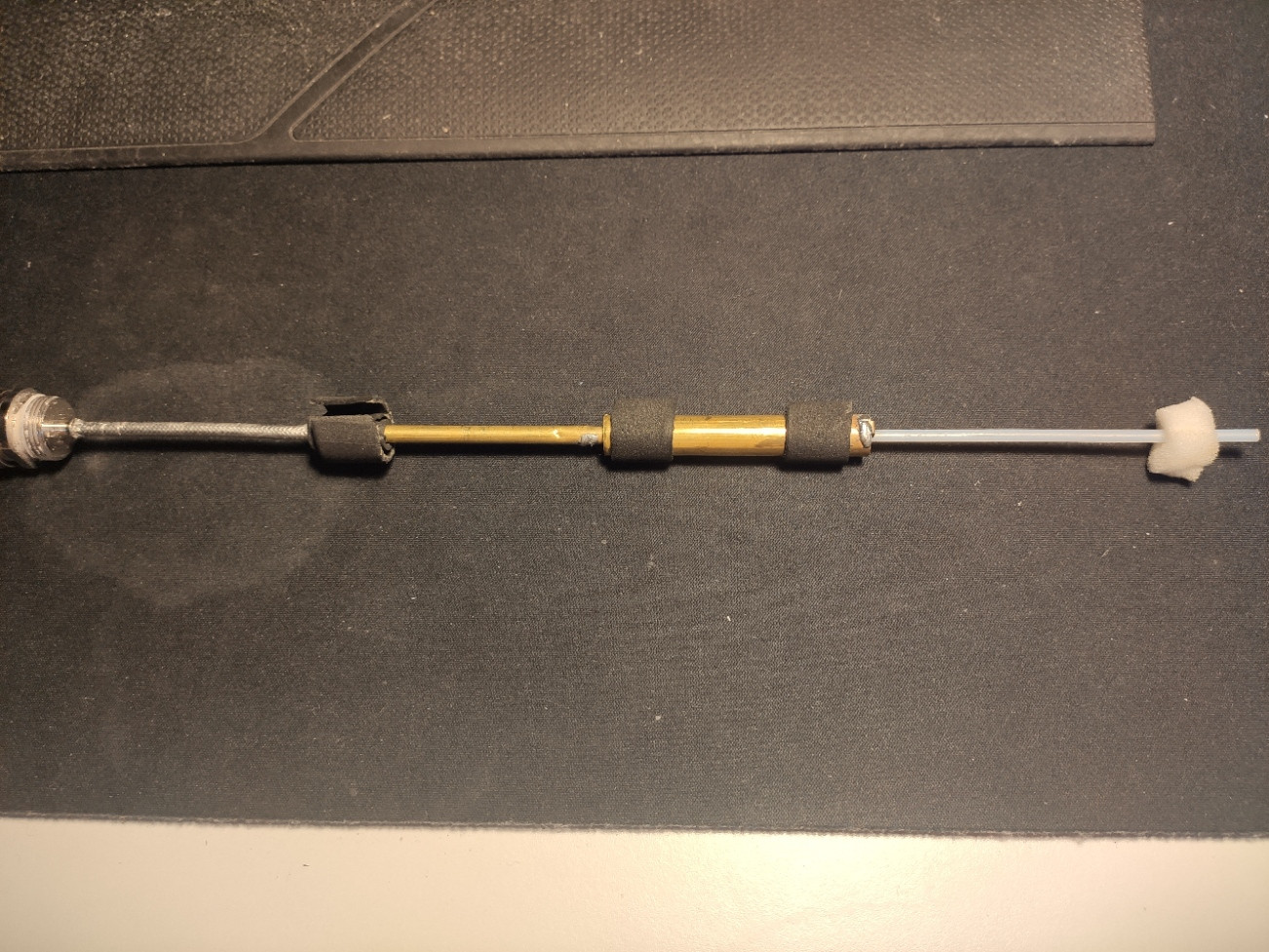

Qui sotto i componenti utilizzati: il tubino di ottone da 4mm e quello da 10mm entrambi originali, uno accorciato, per fare lo stilo ho usato un vecchio cavetto di rame per impianti elettrici, non intrecciato, e i distanziali di plastica originali leggermente rifilati. Tutto fissato con delle saldature e un pò di colla a caldo.

AleFettu

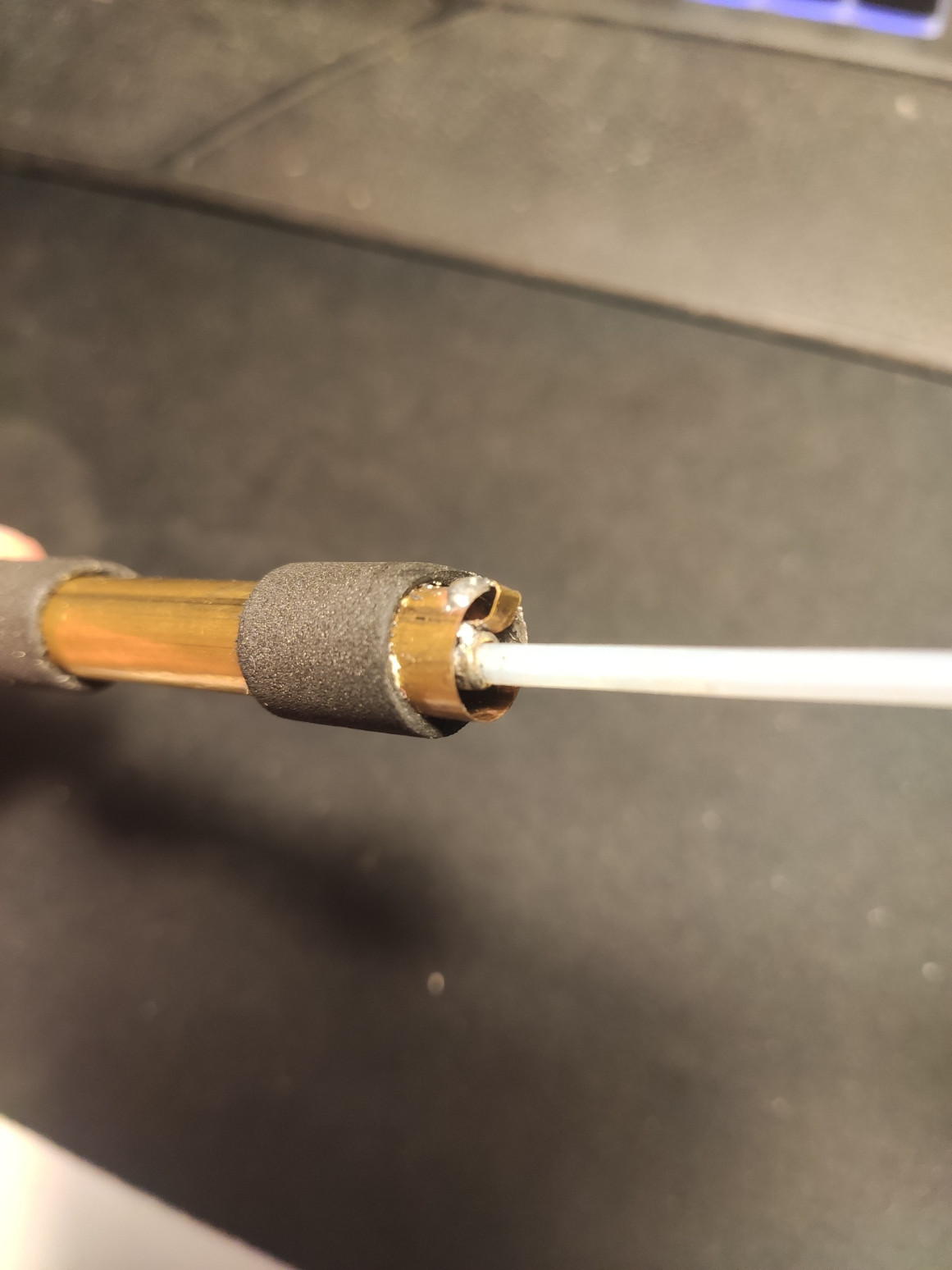

E lo schema, semplice. Il puntino rosso indica che il tubino interno è saldato con quello esterno, quindi il segnale esce dalla linea e torna indietro per creare un balun. A sinistra il connettore N con il conduttore centrale che diventa lo stilo.
Mi sarebbe piaciuto partire da un progetto teorico, preparato con mmana-gal o 4Nec2, crecherò di farlo con le prossime antenne.

AleFettu

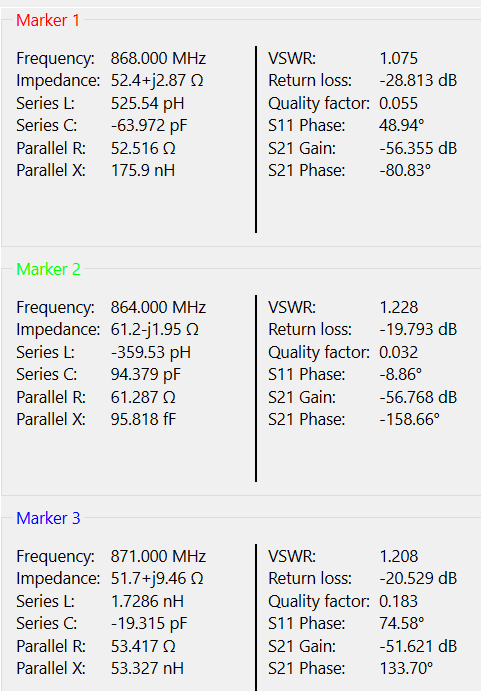

Dopo la modifica

Giul

praticamente un'altra antenna.
Bravo!

Mandagli un CV 🙂

Shurillu

Buongiorno AleFettu,
sono arrivato qui leggendo il gruppo Telegram. Ho visto numerosi interventi a cuore aperto su delle antenne, e mi piacerebbe riuscire a sistemare delle antenne della CDEByte che ho preso in stock per fare esperimenti.
In particolare parlo di queste:

https://it.aliexpress.com/item/1005004672655964.html

Con un VNA ho visto che non sono centratissime, magari come torno a casa riporto i grafici. Ne ho aperto una e ho provato ad abbassare un po' la frequenza accorciando il cavo, ma il minimo non si sposta, peggiora solo l'SNR.
Se riporto qualche dato (i grafici appunto e qualche foto dell'antenna) ti andrebbe di darmi qualche suggerimento operativo?
Grazie!

Stefano

AleFettu

Shurillu

Shurillu certo, ci lavoriamo insieme. Magari apriamo una nuova discussione per quel modello 👍
